GRT8-M 多功能型時間繼電器是工程師應對復雜時序控制挑戰的理想選擇。它以

致緊湊的體積、無與倫比的模式靈活性、超寬的延時范圍與電壓適應性，以及清晰的狀

態指示，為工業自動化、樓宇控制、能源管理等領域提供了強大、可靠且經濟高效的延

時解決方案，是優化流程、提升設備智能化水平的可靠伙伴。

GRT8-M型多功能型時間繼電器產品優勢：

1、一機多用，高度集成：

10種模式覆蓋絕大多數延時需求，減少庫存型號，簡化設計選型。

2、設定精準，范圍寬廣：

數字化設定，精度遠高于傳統時間繼電器，0.1秒至10天的超寬范圍滿足端應用。

3、安裝便捷，節省空間：

18mm超薄設計與卡軌安裝，優化控制柜空間利用率。

4、狀態可視，維護輕松：

LED狀態指示清晰直觀，快速診斷故障，提升運維效率。

5、穩定可靠，適應性強：

寬電壓輸入設計，工業級品質，在各種嚴苛電氣環境下長期穩定運行。

6、經濟高效：

多功能集成降低系統整體成本，緊湊設計節省安裝與柜體成本。

GRT8-M型多功能型時間繼電器產品特點：

1、業界的延時模式選擇： 提供多達10種可配置延時模式，為復雜控制邏輯提供強

大支持：

- 電源控制時序（5種）：

直接利用電源通斷信號觸發延時動作（如通電延時、斷電延時、間隔延時等），接

線簡單，適用于基礎自動化場景。

- 信號控制時序（4種）：

通過獨立的外部無源觸點信號（如按鈕、傳感器、PLC輸出點）精確啟停延時功能

（如信號觸發延時、信號復位延時等），實現設備間的聯動與安全互鎖。

- 智能脈沖轉換（1種）：

設計可將瞬時脈沖輸入信號（如按鈕點動、傳感器信號）轉換為穩定、可設定

時長的繼電器輸出信號，解決信號瞬態問題，簡化控制回路。

2、超寬延時范圍，全場景覆蓋：

延時設定范圍橫跨0.1秒至驚人的10天（100小時檔位），并細分為10個精確檔位。

無論是需要毫秒級響應的精密設備啟停（如測試設備、高速分揀），還是長達數日的

周期性任務（如灌溉系統、設備維護周期），皆可輕松應對。

3、的電源適應性：

提供 AC/DC 12V 至 240V 超寬工作電壓規格可選，具備優異的電網兼容性，可無

縫集成于全球不同標準的工業電源環境或直流控制系統中，減少備件種類。

4、運行狀態一目了然：

內置高亮 LED 指示燈，實時清晰指示繼電器工作狀態（如電源、延時中、輸出動作

），簡化現場調試與設備狀態監控。

5、致緊湊，節省空間：

采用超小型設計，寬度僅18mm，支持標準35mm DIN 卡軌安裝，為緊湊型控制柜

、PLC 擴展模塊旁等空間受限場合提供優解決方案。

GRT8-M型多功能型時間繼電器產品應用：

GRT8-M 憑借其強大的多功能性與高可靠性，在眾多領域展現核心價值：

1、工業自動化設備：

精準控制產線設備啟停順序（如傳送帶聯動、機械手動作序列）、工序間等待時間、

注塑機冷卻周期、包裝機械封口時長等，生產流程順暢高效。

2、智能照明控制：

實現樓梯間、走廊、地下車庫的“人來燈亮，人走燈滅”延時關閉；控制廣告燈箱、

景觀照明的定時開啟/關閉；管理路燈的時序開關，節能環保。

3、加熱元件與溫控系統：

精確管理烘箱、注塑機加熱、電爐、熱風機的預熱時間、保溫時間及冷卻階段；控制

電伴熱帶的間歇運行，優化能耗與設備壽命。

4、電機與風機管理：

實現電機的順序啟動/停止、星三角降壓?jiǎn)?dòng)轉換延時、軟啟動器旁路切換延時；為

風機提供延時關閉（如排風扇延時抽氣）、間歇運行控制，防止電機堵轉或過熱。

5、通用時序邏輯：

廣泛應用于自動門開閉保持、泵閥防頻繁啟停保護、報警系統自鎖與復位延時、設備

維護提醒周期、試驗設備測試流程控制等需要精確時間管理的場合。

GRT8-M型多功能型時間繼電器技術參數：

功能

 電源端子

 額定控制電源電壓

W

2

4

0

消耗功率

額定控制電源電壓

A220

 消耗功率

電源允許波動范圍

 額定沖擊耐受電壓

 額定絕緣電壓

電源指示燈

延時范圍

設定方式

設定精度

重復精度

溫度波動誤差

 1組轉換觸點

：Ith:16A;AC-15:Ue/le:250V/5A

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

復位時間

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

外形尺寸

重量

符合標準

時間設定方法：

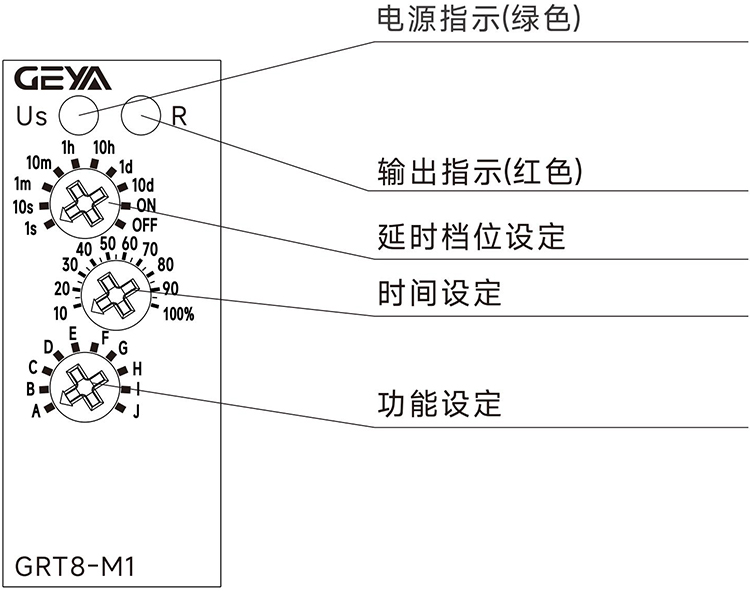

旋鈕1:延時檔位設定，s表示秒，m表示分，h表示小時，d表示天，

         ON表示繼電器動作(15-18/25-28閉合),

         OFF表示繼電器斷開(15-18/25-28斷開)。

旋鈕2:延時時間細調，10%~100%可調。

延時時間=旋鈕1×旋鈕2。

例1:

需要設定5秒，可將旋鈕1設為10s,旋鈕2設為50%,延時時間=10s×50%=5s。

例2:

需要設定8分，可將旋鈕1設為10m,旋鈕2設為80%,延時時間=10m×80%=8m。

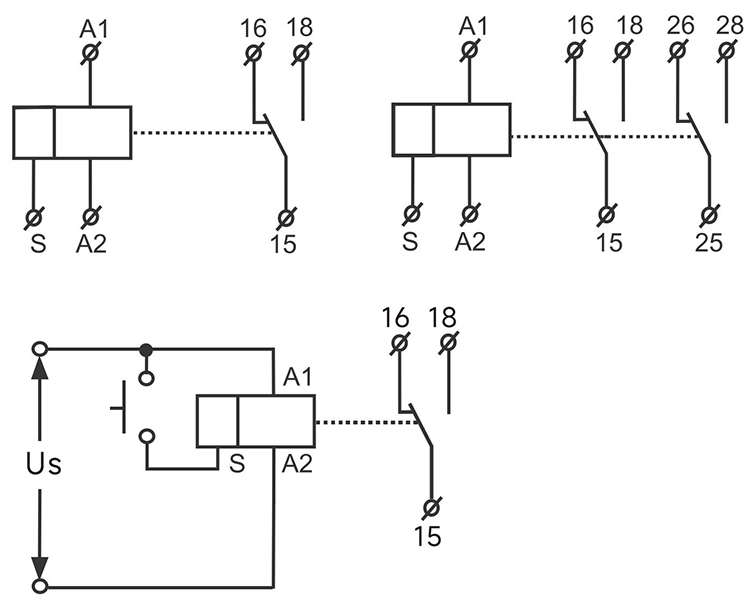

GRT8-M型多功能型時間繼電器產品接線：

A:通電延時

當繼電器Us得電，繼電器開始延時，延時

t后輸出觸點閉合。繼電器Us斷電后，輸出

觸點斷開，S控制信號在這個功能模式中無

效。

B:延時斷開

當繼電器Us得電，繼電器輸出觸點馬上閉

合，開始延時，延時t后輸出觸點斷開，如

延時時間t未到繼電器Us失電，則輸出觸點

斷開，S控制信號在這個功能模式中無效。

C:循環延時(OFF開始)

當繼電器Us得電，繼電器開始延時，延時t

后輸出觸點閉合，同時又經過延時時間t后

繼電器輸出觸點斷開，如此循環延時直到

繼電器Us失電，S控制信號在這個功能模

式中無效。

D:循環延時(ON開始)

當繼電器Us得電，繼電器閉合并開始延

時，延時t后輸出觸點斷開，同時又經過延

時時間t后繼電器輸出觸點閉合，如此循環

延時直到繼電器Us失電，S控制信號在這個

功能模式中無效。

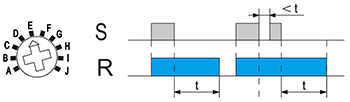

E:延時斷開(S下降沿觸發開始)

當繼電器Us處于通電狀態，當S控制端接通

時，繼電器閉合，S控制端斷開時繼電器開

始延時，延時t后輸出觸點斷開，延時t過程

中S控制端重新接通，延時t清零重新延時。

F:延時斷開(S上升沿觸發開始)

當繼電器Us處于通電狀態，當S控制端接通

時，繼電器閉合，同時繼電器開始延時，

延時t后輸出觸點斷開，延時t過程中S控制

端重新接通，延時t保持不變繼續延時。

G:S下降沿觸發閉合，延時斷開

當繼電器Us處于通電狀態，當S控制端斷開

時，繼電器閉合，同時繼電器開始延時，

延時t后輸出觸點斷開，延時t過程中S控制

端重新接通斷開，延時t保持不變繼續延時

H:接通斷開延時

當繼電器Us處于通電狀態，當S控制端接通

時，繼電器開始延時，延時t后輸出觸點閉

合，當S控制端斷開時，繼電器開始延時，

延時t后輸出觸點斷開。

I:脈沖轉換

當繼電器Us處于通電狀態，當S控制端接

通時，繼電器輸出觸點狀態轉換。

J:脈沖輸出

當繼電器Us得電后，繼電器開始延時，延

時時間t到后，繼電器輸出觸點閉合0.5s后

斷開。

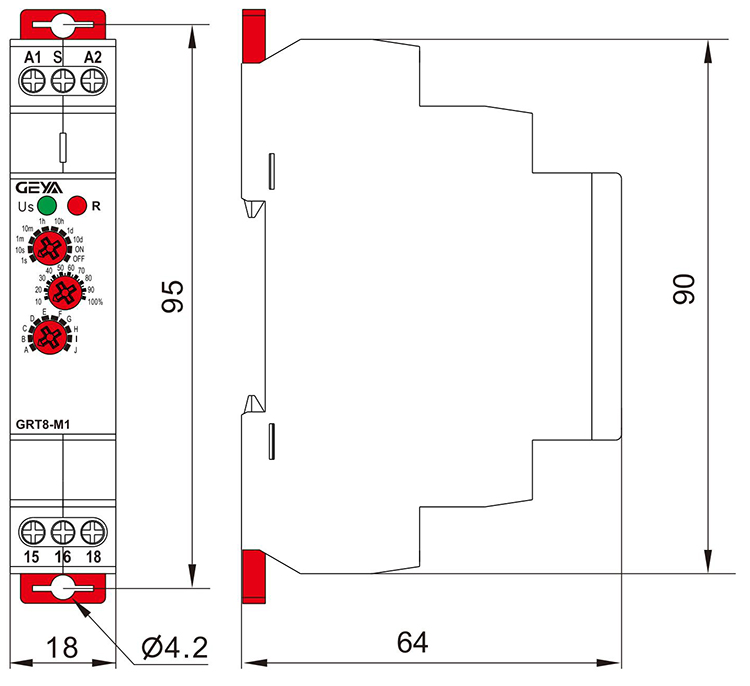

GRT8-M型多功能型時間繼電器產品尺寸：
